高精度水準器內表面自動打磨裝置
高精度玻璃管內表面自動打磨裝置

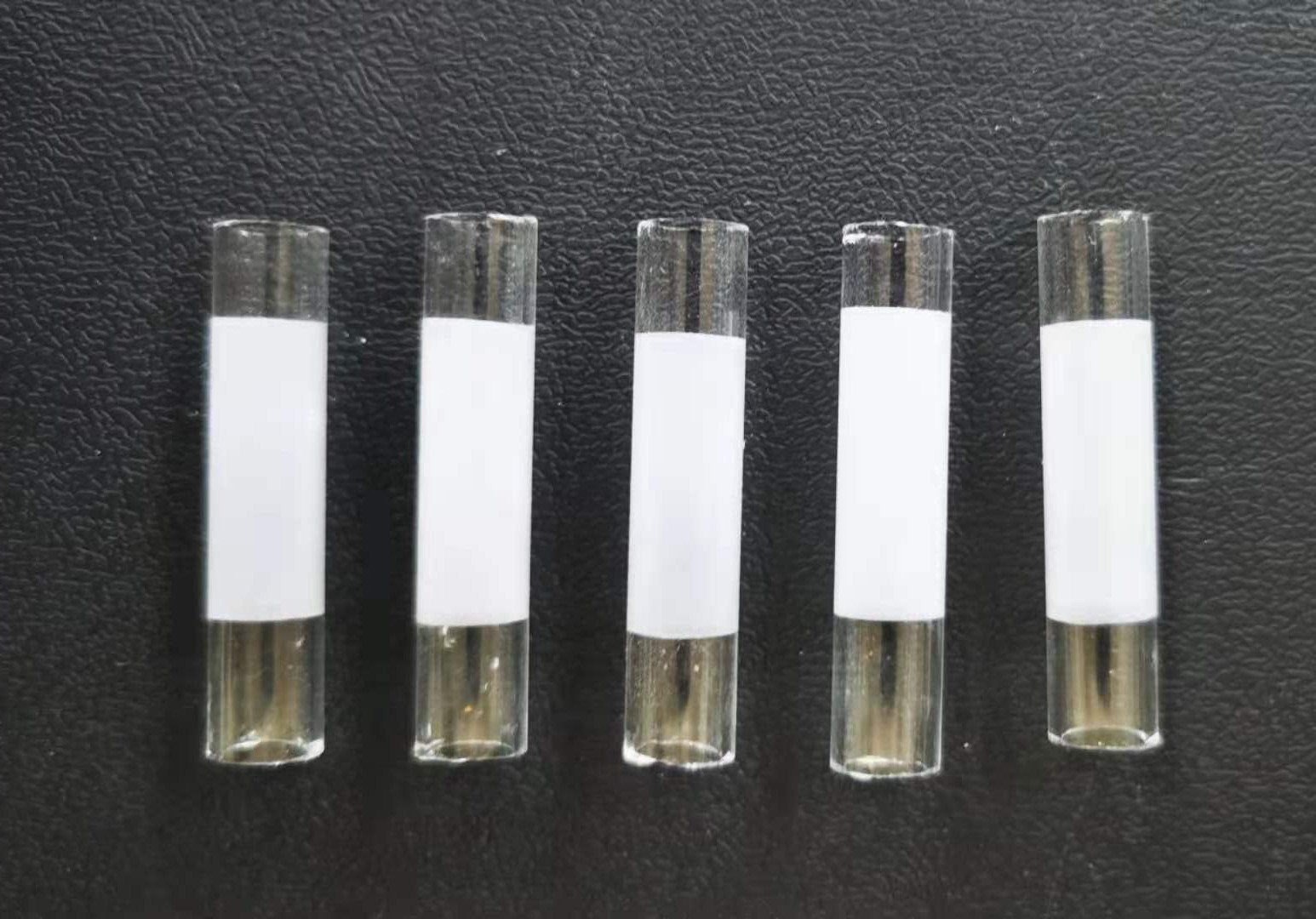

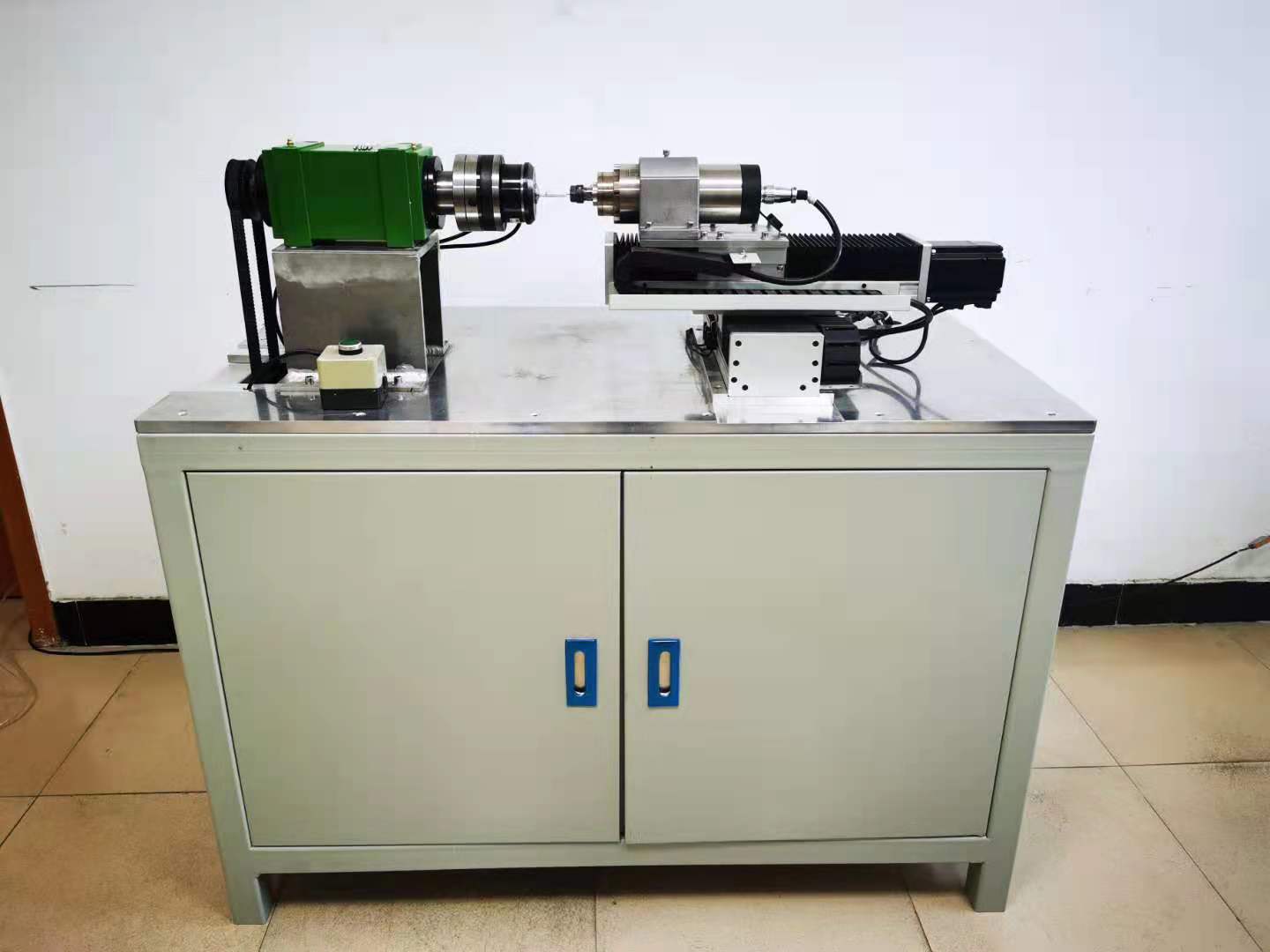

“高精度玻璃管內表面自動打磨裝置”主要用于解決高硼硅玻璃管內表面的機械化全自動打磨難題。該裝置主要包括高精度玻璃管夾持機構、高精度夾套、精密傳動主軸、高速研磨電主軸、金剛石磨頭、X軸進給機構、Y軸進給機構、加液機構以及電控系統等；裝置在PLC控制系統的作用下，根據打磨工藝要求，設計一套高精度微小圓弧路徑控制算法，實現水準器內表面打磨過程中磨頭的路徑規劃。
該裝置的應用，大幅提高了玻璃管的打磨精度和打磨效率，降低了工人勞動強度，提高了企業的產品質量和產品的附加值，推動了國內水準器玻璃管磨削行業的發展進程，具有良好的經濟效益和社會效益。
主要技術參數：

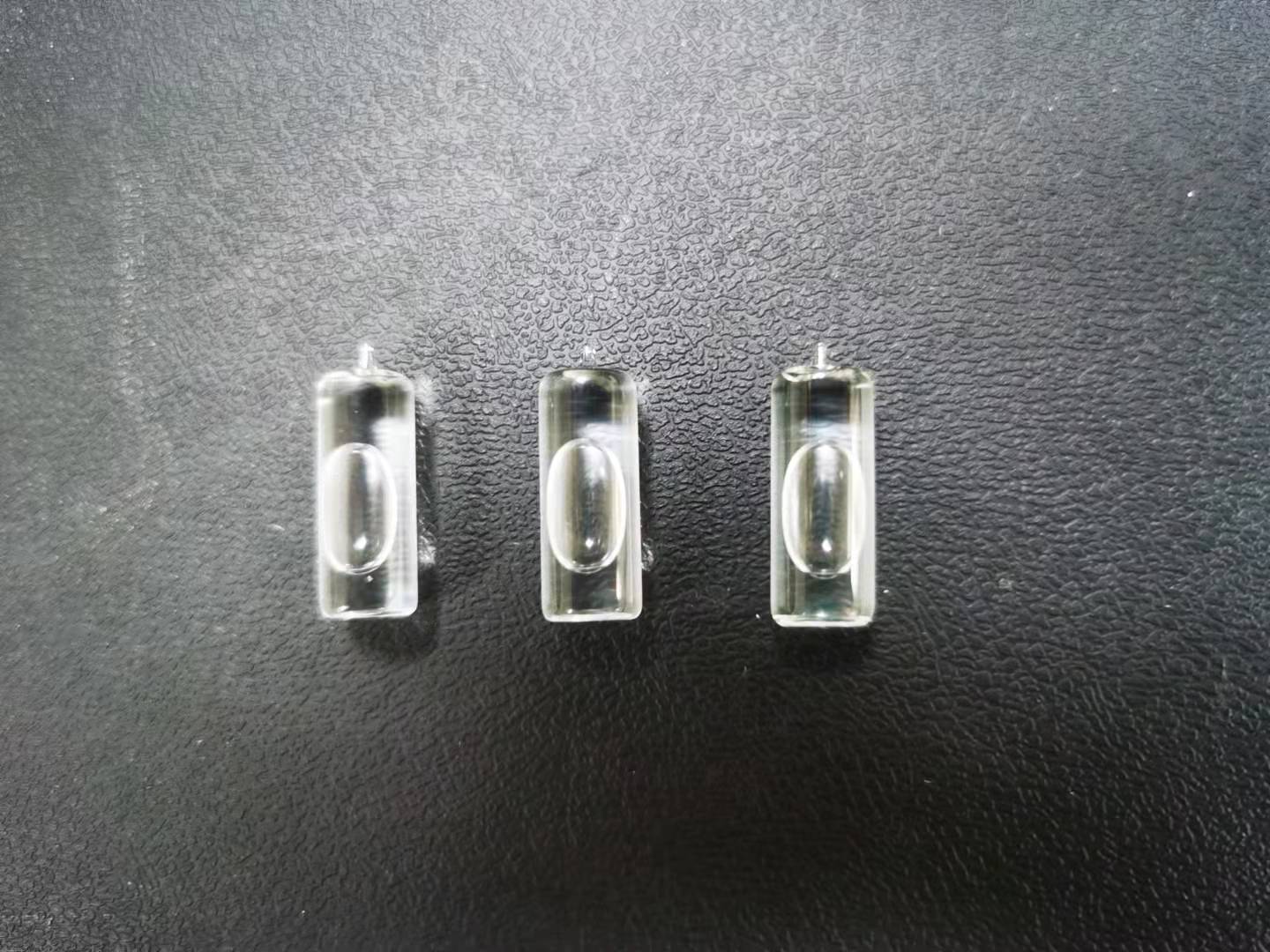

氣泡偏移量為2mm時，水準器傾斜角度范圍9′~11′；
水準器自水平位置傾斜9′復位后，氣泡偏移量≤37μm；
